इस्पात संरचना उठाने के उपकरण

लिवेइयुआन स्टील स्ट्रक्चर लिफ्टिंग टूल्स के डिजाइन उद्देश्य और तकनीकी पैरामीटर

1. उठाने वाले उपकरण की भार क्षमता

स्टील संरचना घटकों (5-50 टन) के वजन के आधार पर, सुरक्षा कारक ≥ 3.5 के साथ उठाने वाले उपकरण का रेटेड भार 60 टन से कम नहीं होना निर्धारित किया जाता है। प्रयुक्त सामग्री Q355B निम्न-मिश्र धातु इस्पात है जिसकी उपज शक्ति ≥ 345 MPa है।

2. संरचनात्मक स्वरूप

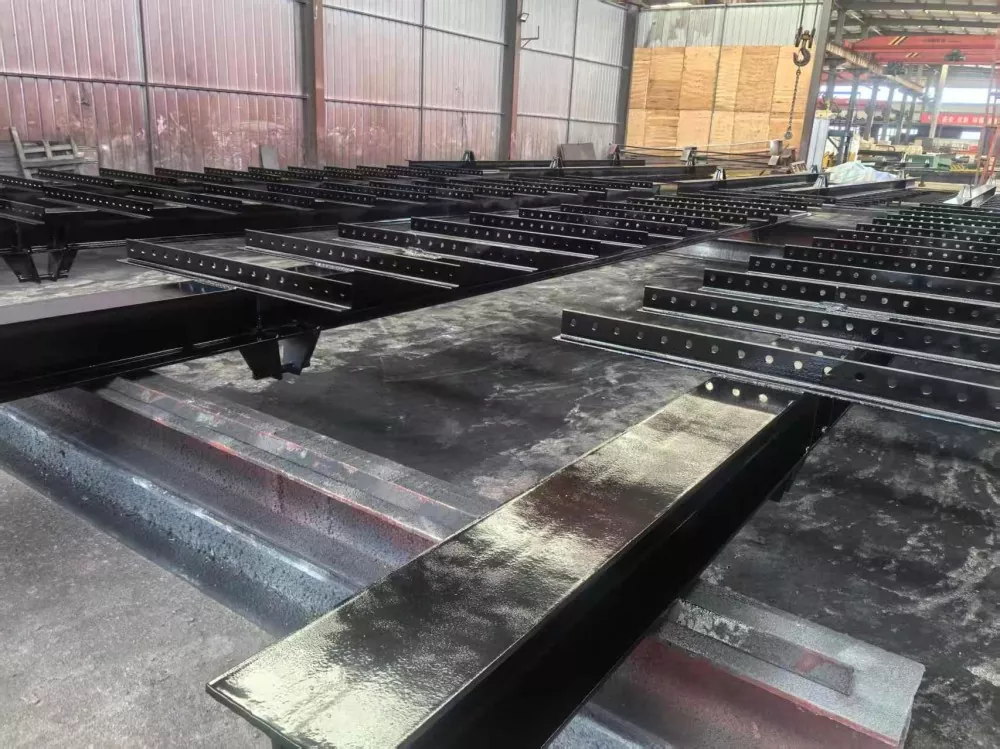

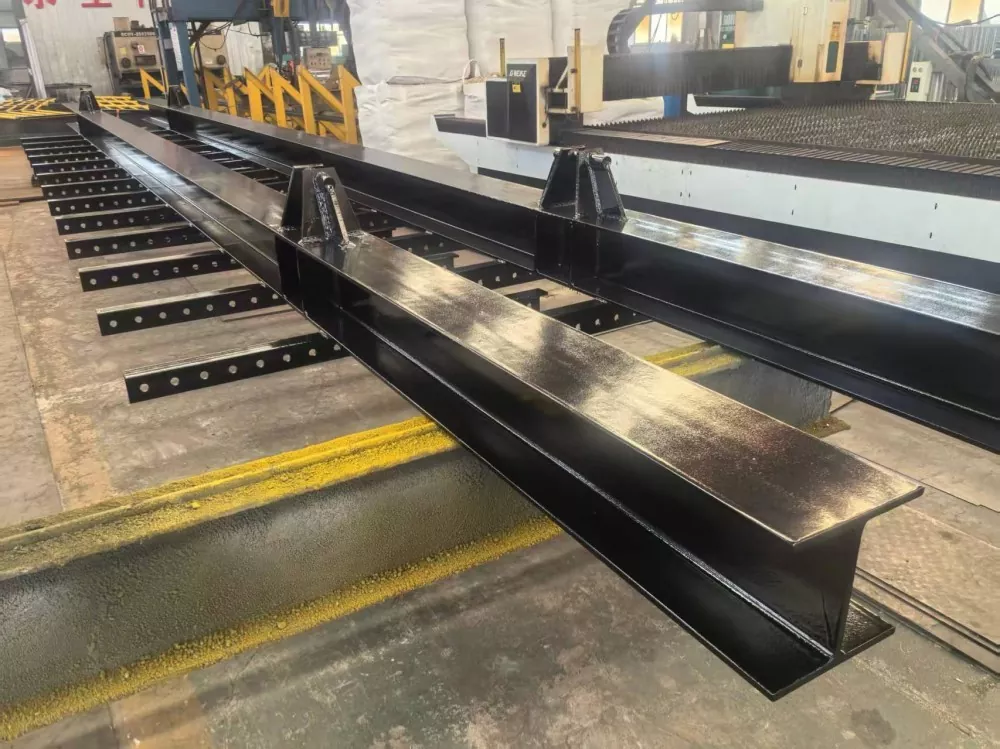

एक डबल-लिफ्टिंग-पॉइंट पोर्टल फ्रेम संरचना का उपयोग किया जाता है, जिसमें 11.5 मीटर की समायोज्य मुख्य बीम लंबाई होती है। उपकरण उठाने वाले नोड्स में 80*80Q355B कोण स्टील का उपयोग किया जाता है, नोड्स पर 16 मिमी मोटी मजबूत पसलियां जोड़ी जाती हैं।

3. कनेक्शन विधि

लिफ्टिंग लग्स को 50 मिमी एपर्चर और 20 मिमी मोटाई के साथ डबल-लग प्लेट संरचना के रूप में डिज़ाइन किया गया है। पूर्ण प्रवेश वेल्डिंग का उपयोग बीम (वेल्ड ग्रेड 2) के लिए किया जाता है, जिसमें वेल्ड लेग की ऊंचाई ≥ 12 मिमी होती है।

सामग्री चयन और प्रसंस्करण आवश्यकताएँ

1. मुख्य सामग्री विशिष्टताएँ

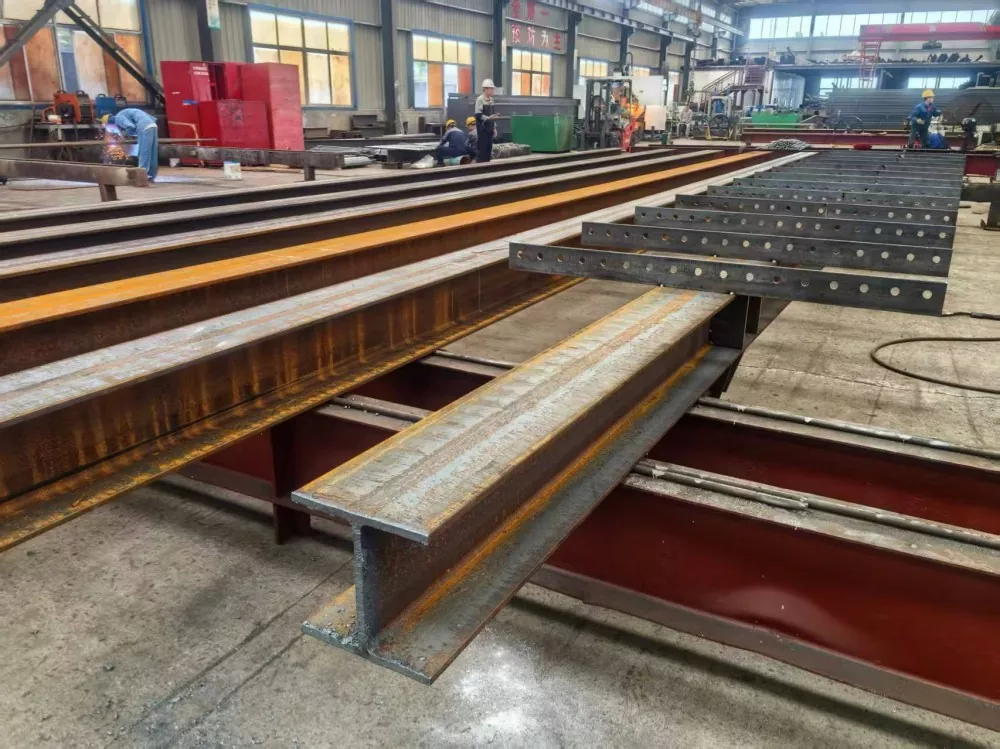

○ क्रॉसबीम: H300×200×8×12 स्टील

○ टूल हैंगिंग नोड: 80*80 Q355B एंगल स्टील

○ लिफ्टिंग लग: 20 मिमी मोटी Q355B स्टील प्लेट से लेजर-कट

2. प्रसंस्करण प्रौद्योगिकी

○ काटना: सीएनसी लेजर कटिंग, कट सतह खुरदरापन रा ≤ 25μm

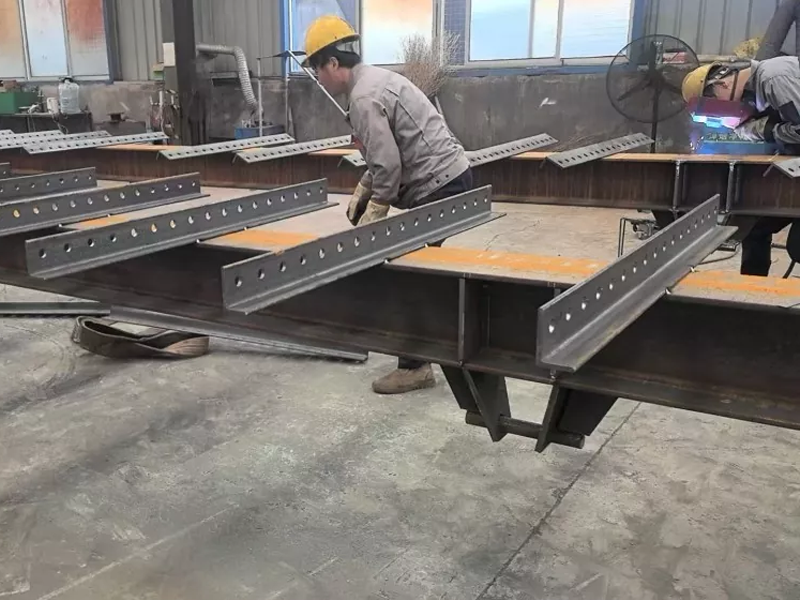

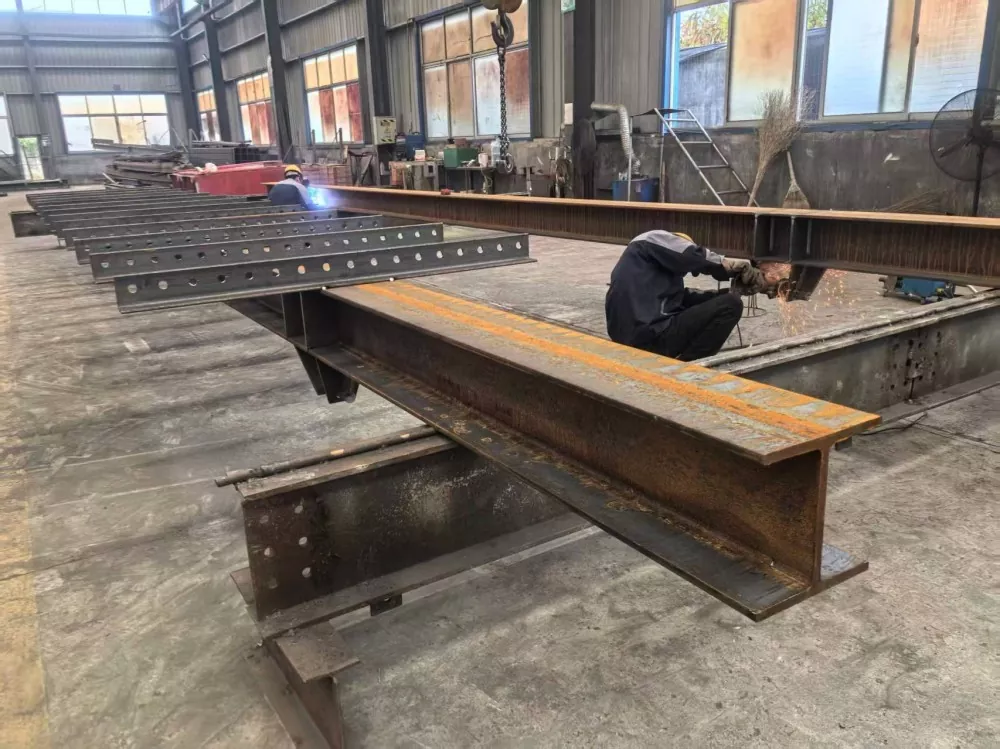

○ वेल्डिंग: CO₂ गैस परिरक्षित वेल्डिंग, ER50-6 वेल्डिंग तार, तनाव से राहत के लिए 200°C पर वेल्ड के बाद गर्मी संरक्षण

○ हीट ट्रीटमेंट: लिफ्टिंग लग्स को शमन और तड़के के उपचार से गुजरना पड़ता है (कठोरता एचबी 200-230)

प्रमुख घटकों का विस्तृत डिज़ाइन

1. समायोज्य क्रॉसबीम तंत्र

· टेलीस्कोपिक जोड़ 500 मिमी की समायोजन सीमा के साथ एक नेस्टेड संरचना को अपनाता है। यह लोकेटिंग पिन होल (16 मिमी व्यास) के तीन सेटों से सुसज्जित है और 45# स्टील लोकेटिंग पिन (एंटी-ड्रॉप पिन के साथ) से सुसज्जित है।

· स्लाइडिंग संपर्क सतहों को MoS₂ ग्रीस से चिकनाई दी जाती है, और निकासी को 0.5-1 मिमी के भीतर नियंत्रित किया जाता है।

2. लिफ्टिंग लूग असेंबली

· लग प्लेटों के बीच 80 मिमी की दूरी, अंतर्निर्मित Φ55 मिमी सुई रोलर बीयरिंग (मॉडल NA4911), बीयरिंग सीट और लग इंटरफेरेंस फिट (H7/R6)

· 40CrNiMoA से बना पिन, 50 मिमी व्यास, क्रोम-प्लेटेड (0.05 मिमी मोटाई)

3. नॉन-स्लिप सपोर्ट पैर

· एक 200×200×20 मिमी आयताकार समर्थन प्लेट नीचे स्थापित की गई है, जिसमें सतह पर एंटी-स्लिप दांत लगे हुए हैं (दांतों की गहराई 2 मिमी, अंतर 5 मिमी)।

· सपोर्ट लेग की ऊंचाई को M42 एडजस्टमेंट बोल्ट (एडजस्टमेंट रेंज ±50 मिमी) के साथ ठीक किया जा सकता है।

गुणवत्ता नियंत्रण मानक

1. वेल्ड निरीक्षण

सभी मुख्य वेल्ड 100% पेनेट्रेंट परीक्षण (पीटी) से गुजरते हैं, और टी-जोड़ 20% अल्ट्रासोनिक परीक्षण (यूटी) से गुजरते हैं, स्तर I पास करते हैं।

फ़िलेट वेल्ड पैरों का आयामी विचलन ≤ ±1.5 मिमी, सीधापन विचलन ≤2 मिमी/मीटर।

2. आयामी सहनशीलता

○ बीम की पूरी लंबाई का विचलन: ±3 मिमी

○ लिफ्टिंग पॉइंट रिक्ति विचलन: ±2 मिमी

○ समग्र ऊर्ध्वाधरता: ≤1.5 मिमी/मी

3. प्रदर्शन परीक्षण

○ रेटेड लोड परीक्षण: 1 घंटे के लिए रेटेड लोड का 1.25 गुना स्थिर भार, स्थायी विरूपण ≤0.1%।

○ गतिशील लोड परीक्षण: 50 सेकंड के लिए रेटेड लोड का 1.1 गुना चक्रीय लोड। 0 बार (आवृत्ति 0.5 हर्ट्ज)

सुरक्षा उपकरण

1. अधिभार संरक्षण उपकरण (मॉडल XZ-100, सटीकता ±2%) स्थापित, अधिभार 10% से अधिक होने पर लिफ्टिंग सर्किट स्वचालित रूप से बंद हो जाता है।

2. ध्वनि और प्रकाश अलार्म सिस्टम (ऑपरेटिंग वोल्टेज DC24V) स्थापित किया गया है, जब बोल्ट प्रीलोड 15% कम हो जाता है तो अलार्म बजता है।

3. सभी खुले चलने वाले हिस्से सुरक्षात्मक जाल (मेष आकार ≤ 20 मिमी) से सुसज्जित हैं, जो Φ4 मिमी ठंडे-खींचे गए स्टील के तार से बुने हुए हैं।

विनिर्माण प्रक्रिया

1. कच्चे माल का निरीक्षण → सीएनसी लेजर कटिंग → मशीनिंग (मिलिंग, ड्रिलिंग) → वेल्डिंग → पोस्ट-वेल्ड हीट ट्रीटमेंट → स्ट्रेटनिंग → असेंबली → पॉलिशिंग → सतह का उपचार (Sa2.5 ग्रेड के लिए सैंडब्लास्टिंग, एपॉक्सी जिंक युक्त प्राइमर 80μm + क्लोरीनयुक्त रबर टॉपकोट 60μm)।

2. मुख्य प्रक्रिया नियंत्रण बिंदु: वेल्डिंग विरूपण निगरानी (कठोर फिक्सिंग और रिवर्स विरूपण विधि का उपयोग करके), बोल्ट प्रीलोड टॉर्क परीक्षण (जीबी/टी 1231 विनिर्देशों के अनुसार, 0.11-0.15 के भीतर नियंत्रित टॉर्क गुणांक के साथ) किया जाना चाहिए।

स्वीकृति तकनीकी दस्तावेज़

1. संपूर्ण डिज़ाइन चित्र (सीएडी 3डी मॉडल सहित), सामग्री वारंटी और ताप उपचार रिपोर्ट प्रदान करें।

2. तृतीय-पक्ष निरीक्षण रिपोर्ट में शामिल होना चाहिए: यांत्रिक संपत्ति परीक्षण रिकॉर्ड, गैर-विनाशकारी परीक्षण आरेख और आयामी निरीक्षण रिपोर्ट।

3. एक उपयोगकर्ता और रखरखाव मैनुअल संलग्न करें (एक पार्ट्स कैटलॉग, स्नेहन चक्र चार्ट और सामान्य समस्या निवारण गाइड सहित)।

मुख्य उपकरण उपयोग दिशानिर्देश

1. प्रत्येक उपयोग से पहले, निरीक्षण करें: लोकेटिंग पिन की स्थिति, वेल्ड दरारें, तापमान में वृद्धि (≤40°C), और अलार्म सिस्टम प्रभावशीलता।

2. ओवरलोडिंग सख्त वर्जित है। ऑपरेटिंग तापमान रेंज -20°C से 60°C है, और अधिकतम हवा की गति 12 m/s से अधिक नहीं है।

3. नियमित रखरखाव: हर 50 लिफ्टों या हर तीन महीने में एक व्यापक निरीक्षण करें और सालाना लोड अंशांकन करें।

नौवीं. लिवेइयुआन इस्पात संरचना डिजाइन गुणवत्ता

लिवेइयुआन स्टील स्ट्रक्चर चीन में विभिन्न इस्पात संरचना उत्पादों और धातु उत्पादों का अग्रणी निर्माता है। हम विभिन्न धातु उत्पाद समाधानों को अनुकूलित कर सकते हैं और ग्राहकों को उच्च गुणवत्ता वाले, कम लागत वाले इस्पात संरचना उत्पाद और धातु उत्पाद प्रदान कर सकते हैं। हम ग्राहकों को ऐसी सामग्री और इस्पात संरचना डिज़ाइन प्रदान कर सकते हैं जो अमेरिका और यूरोप सहित राष्ट्रीय और क्षेत्रीय मानकों का अनुपालन करते हैं।

अक्सर पूछे जाने वाले प्रश्न:

1. यदि उत्पाद की गुणवत्ता संबंधी कोई समस्या उत्पन्न होती है तो क्या होगा?

यदि हमें गुणवत्तापूर्ण प्रतिक्रिया प्राप्त होती है, तो हम 24 घंटों के भीतर जवाब देने और 48 घंटों के भीतर समाधान प्रदान करने का वादा करते हैं। यदि समस्या हमारी गलती है, तो हम ग्राहक की जरूरतों के आधार पर मुफ्त पुनर्विक्रय, शीघ्र पुनःशिपमेंट (हमारे द्वारा कवर की गई शिपिंग लागत), या अनुबंध के अनुसार मुआवजा प्रदान कर सकते हैं।

2. हम लगातार उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं? क्या हमारे पास व्यापक गुणवत्ता निरीक्षण प्रक्रिया है?

हमारी कंपनी ISO9001-2016 प्रमाणित है और गुणवत्ता निरीक्षण के तीन स्तरों को लागू करती है: कच्चे माल के आने से पहले स्टील संरचना और शक्ति परीक्षण; क्यूसी कर्मी निरीक्षण करते हैं और प्रत्येक उत्पादन प्रक्रिया को पूरी तरह से रिकॉर्ड करते हैं; और ग्राहकों की आसान पहुंच के लिए परीक्षण डेटा पूरी तरह से संग्रहीत है।

3. क्या हमारे इस्पात संरचना उत्पाद हमारे लक्षित बाजार के प्रवेश मानकों को पूरा करते हैं?

हमारे लिवेइयुआन स्टील स्ट्रक्चर लिफ्टिंग टूल्स CE प्रमाणित (EN1090 मानक) हैं, जो EU सुरक्षा, पर्यावरण संरक्षण और ऊर्जा दक्षता आवश्यकताओं का अनुपालन सुनिश्चित करते हैं। संपूर्ण परीक्षण रिपोर्ट उपलब्ध हैं.

4. डिलीवरी का समय क्या है?

डिलीवरी का समय इमारतों के आकार और संख्या पर निर्भर करता है। आम तौर पर, भुगतान प्राप्त होने के 30 दिनों के भीतर डिलीवरी होती है। बड़े ऑर्डर के लिए आंशिक शिपमेंट की अनुमति है।

5. क्या आप इंस्टालेशन सेवाएँ प्रदान करते हैं?

हम आपको चरण दर चरण भवन बनाने और स्थापित करने में मदद करने के लिए विस्तृत निर्माण चित्र और मैनुअल प्रदान करेंगे।
