लिवेइयुआन भूकंप प्रतिरोधी इस्पात संरचना: आधुनिक इमारतों के लिए सुरक्षित, टिकाऊ, जीवन रक्षक सुरक्षा।
LWY स्टील स्ट्रक्चर फैक्ट्री से भूकंप प्रतिरोधी स्टील संरचना एक वैज्ञानिक फ्रेम ट्रस और एकीकृत बल-बेयरिंग डिजाइन के साथ अनुकूलित हल्के और उच्च-क्रूरता वाले Q235B/Q355 स्टील सामग्री को अपनाती है। समग्र संरचना में उच्च लचीलापन, मजबूत ऊर्जा अपव्यय क्षमता और समान बल वितरण शामिल है, जो भूकंपीय प्रभाव बल को प्रभावी ढंग से बफर और फैला सकता है, भूकंप के दौरान समग्र पतन और स्थानीय संरचनात्मक फ्रैक्चर से बच सकता है, और संरचनात्मक एंटी-भूकंपीय ग्रेड में काफी सुधार कर सकता है। पारंपरिक कठोर इस्पात संरचनाओं से अलग, हमारी भूकंपीय संरचना उच्च भार-वहन क्षमता सुनिश्चित करते हुए, कंपन, झटकों और बाहरी प्रभाव का प्रभावी ढंग से विरोध करते हुए और दीर्घकालिक संरचनात्मक स्थिरता और अखंडता को बनाए रखते हुए लचीला विरूपण स्थान बरकरार रखती है।
कुल परियोजना दक्षता और दीर्घकालिक स्थायित्व के प्रति हमारी प्रतिबद्धता एलडब्ल्यूवाई को वास्तव में अलग करती है। हमारे पूर्व-इंजीनियर्ड घटक मिलीमीटर-स्तर की परिशुद्धता के साथ निर्मित होते हैं, जो साइट पर तेजी से बोल्ट-एक साथ असेंबली सुनिश्चित करते हैं जो श्रम लागत और निर्माण कार्यक्रम में भारी कटौती करता है। बेहतर जंग-रोधी सतह उपचारों - जैसे कि हॉट-डिप गैल्वनाइजिंग और उच्च-ग्रेड सुरक्षात्मक कोटिंग्स - के साथ मिलकर हमारा भूकंप-प्रतिरोधी स्टील फ्रेमिंग न्यूनतम रखरखाव के साथ दशकों तक संरचनात्मक अखंडता की गारंटी देता है। अपने अगले वैश्विक प्रोजेक्ट के लिए सुरक्षित, मजबूत और अधिक लागत प्रभावी सुविधाएं बनाने के लिए एलडब्ल्यूवाई स्टील स्ट्रक्चर के साथ साझेदारी करें।
स्टील के सदस्य अत्यधिक भार के तहत टूटने के बजाय प्लास्टिक रूप से विकृत हो जाते हैं। एक लचीले स्टील का फ्रेम भूकंप के दौरान ऊर्जा को अवशोषित करते हुए काफी हिल सकता है और झटके रुकने के बाद भी खड़ा रह सकता है।
स्टील संरचनाओं का वजन समतुल्य कंक्रीट इमारतों के एक अंश के बराबर होता है। कम द्रव्यमान का अर्थ है कम भूकंपीय जड़ता बल - झटकों के दौरान संरचना को इधर-उधर धकेलने के लिए कम वजन होता है।
मोमेंट-फ़्रेम कनेक्शन और उपज देने वाले सदस्य भूकंपीय ऊर्जा को प्लास्टिक विरूपण में परिवर्तित करते हैं। निर्दिष्ट नमनीय क्षेत्र, जैसे कि बीम सिरे, इमारत को ऊपर रखने वाले स्तंभों और कनेक्शनों की सुरक्षा के लिए सबसे पहले विस्तृत होते हैं।
प्लास्टिक के टिकाओं को स्तंभों के बजाय बीमों में डाला जाता है, इसलिए फ्रेम पूरी तरह से हिल जाता है और स्तंभ गुरुत्वाकर्षण भार वहन करते रहते हैं।
भूकंप प्रतिरोधी स्टील संरचनाओं को वेल्ड एक्सेस छेद, बैकिंग बार हटाने और जहां आवश्यक हो वहां निरंतरता प्लेटों के साथ जुड़े सदस्यों की पूर्ण प्लास्टिक क्षमता विकसित करने के लिए डिज़ाइन और विस्तृत किया गया है।
संकेंद्रित और विलक्षण ब्रेस्ड फ्रेम, और जहां निर्दिष्ट हो, बकलिंग-प्रतिबंधित ब्रेसिज़ या डैम्पर्स, संरचना की कठोरता और ऊर्जा अपव्यय को भूकंपीय मांग के अनुरूप बनाते हैं।
LWY की ये स्टील संरचनाएं परियोजना स्थल के लागू कोड के अनुसार डिज़ाइन की गई हैं:
जीबी 50011 - चीनी भूकंपीय डिजाइन कोड, जिसमें भूकंपीय किलेबंदी की तीव्रता और नमनीय विवरण नियम शामिल हैं
EN 1998 (यूरोकोड 8) - यूरोपीय भूकंपीय डिजाइन, लचीलापन वर्गों डीसीएम और डीसीएच के साथ
एआईएससी 341 - एसएमएफ और आईएमएफ प्रणालियों सहित इस्पात संरचनाओं के लिए अमेरिकी भूकंपीय प्रावधान
हमारे इंजीनियर डिज़ाइन से पहले आपके साथ गवर्निंग कोड, भूकंपीय क्षेत्र और महत्व कारक की पुष्टि करते हैं, इसलिए वितरित संरचना आपकी स्थानीय अनुपालन आवश्यकताओं को पूरा करती है।
|
पैरामीटर |
मानक रेंज |
|
भूकंपीय किलेबंदी |
तीव्रता 7 - 9 (0.10 ग्राम - 0.40 ग्राम पीजीए) |
|
संरचनात्मक प्रणाली |
मोमेंट फ़्रेम / ब्रेस्ड फ़्रेम / फ़्रेम + डंपिंग |
|
लचीलापन वर्ग |
प्रति कोड (EC8 के लिए DCM/DCH; AISC के लिए SMF/IMF) |
|
इस्पात श्रेणी |
Q355B / Q355C |
|
कनेक्शन |
बोल्टेड स्प्लिस + वेल्डेड मोमेंट कनेक्शन |
|
वेल्ड गुणवत्ता |
पूर्ण-प्रवेश वेल्ड, जहां आवश्यक हो, यूटी का परीक्षण किया गया |
|
महत्व कारक |
प्रति अधिभोग श्रेणी |
|
आवरण |
हल्के सैंडविच पैनल या धातु आवरण |
भूकंपीय डिज़ाइन साइट-विशिष्ट है: मिट्टी की श्रेणी, भूकंपीय क्षेत्र, भवन की ऊंचाई और अधिभोग प्रणाली और विवरण निर्धारित करते हैं। हमें स्थान और भवन डेटा भेजें और हमारे इंजीनियर आपके कोड के अनुसार संरचना को डिज़ाइन और उद्धृत करेंगे।
एलडब्ल्यूवाई स्टील स्ट्रक्चर सूट से भूकंप प्रतिरोधी इस्पात संरचनाएं:

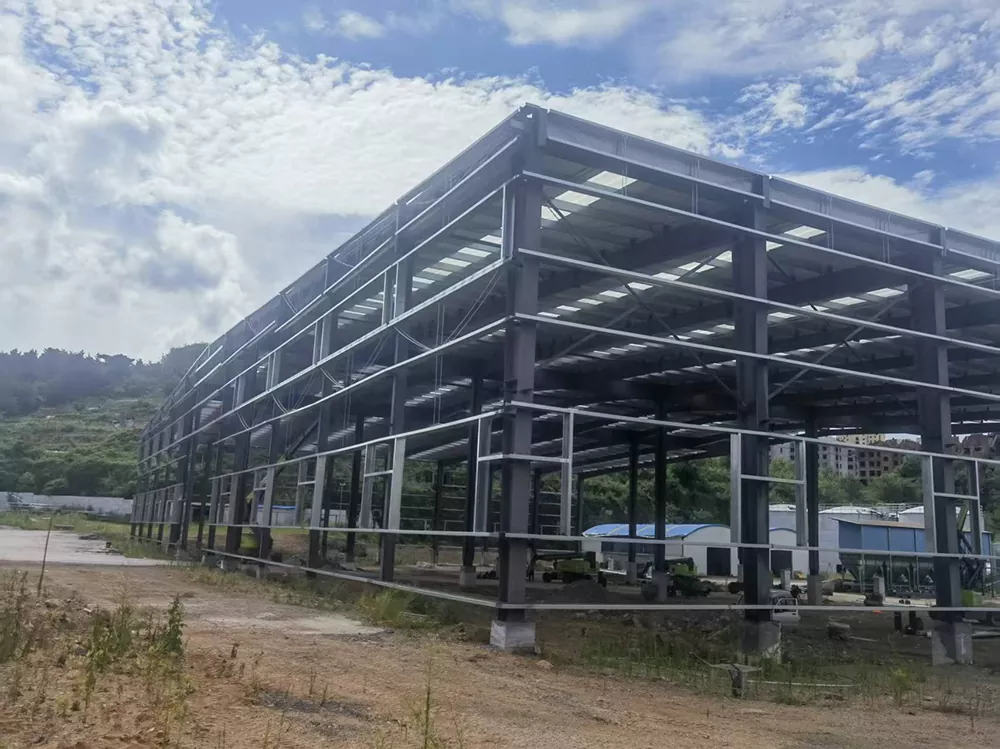

1. भूकंपीय क्षेत्रों में कारखाने और गोदाम
2. उच्च महत्व वाले कारकों वाले स्कूल, अस्पताल और सार्वजनिक भवन
3. बहुमंजिला आवासीय एवं कार्यालय भवन
4.डेटा केंद्र और महत्वपूर्ण सुविधाएं जो चालू रहनी चाहिए
5.मौजूदा संरचनाओं का पुनर्निर्माण और विस्तार
प्रत्येक परियोजना को डिज़ाइन गणना, कनेक्शन विवरण और निर्माण रिकॉर्ड के साथ वितरित किया जाता है जो स्थानीय अधिकारियों के लिए कोड अनुपालन प्रदर्शित करता है।
परियोजना का प्रकार: आवासीय आवास पुनर्निर्माण
स्थान और भूकंपीय मानक: कोबे, जापान
1. हल्की संरचना: शीत-निर्मित लाइट गेज स्टील फ्रेमिंग (एलजीएस) एक 3डी बॉक्स-प्रकार संरचनात्मक जाल बनाती है।
2. जड़त्व बल में कमी: संरचनात्मक मृत वजन पारंपरिक कंक्रीट इमारतों के 1/5 तक कम हो गया, जिससे इमारत पर काम करने वाले कुल भूकंपीय बल में काफी कमी आई।
3. फास्टनिंग सिस्टम: ऊपर/कतरनी भार के तहत संरचनात्मक अखंडता सुनिश्चित करने के लिए एंटी-अपलिफ्ट होल्ड-डाउन एंकर के साथ जोड़े गए उच्च-तन्यता वाले स्व-टैपिंग स्क्रू।
A1: आपके प्रोजेक्ट साइट का कोड: चीन के लिए GB 50011, यूरोप के लिए EN 1998, अमेरिका के लिए AISC 341, या आपके स्थानीय समकक्ष। डिज़ाइन शुरू होने से पहले हम गवर्निंग कोड और भूकंपीय मापदंडों की पुष्टि करते हैं।
ए2: हमारी मानक सीमा में फोर्टीफिकेशन तीव्रता 7-9 (0.10 ग्राम-0.40 ग्राम पीजीए) शामिल है। उच्च माँगों को प्रति प्रोजेक्ट डिज़ाइन की गई विशेष प्रणालियों जैसे बकलिंग-प्रतिबंधित ब्रेसिज़ या डैम्पर्स के साथ नियंत्रित किया जाता है।
ए3: मोमेंट कनेक्शन में पूर्ण-प्रवेश वेल्ड को योग्य प्रक्रियाओं के साथ प्रमाणित वेल्डर द्वारा निष्पादित किया जाता है, और जहां कोड या प्रोजेक्ट निर्दिष्ट होता है, वहां अल्ट्रासोनिक परीक्षण द्वारा निरीक्षण किया जाता है। निरीक्षण रिकॉर्ड संरचना के साथ वितरित किए जाते हैं।
A4: अक्सर हाँ. हल्का स्टील फ्रेम नींव के काम और भूकंपीय द्रव्यमान को कम करता है, और प्रीफैब्रिकेशन निर्माण के समय को कम करता है। कुल लागत साइट और कोड पर निर्भर करती है, लेकिन उच्च भूकंपीय क्षेत्रों में स्टील तेजी से प्रतिस्पर्धी हो रहा है।
ए5: हाँ. डिज़ाइन गणना, दुकान चित्र, सामग्री प्रमाणपत्र और वेल्ड निरीक्षण रिकॉर्ड प्रदान किए जाते हैं ताकि आपका इंजीनियर और स्थानीय प्राधिकरण अनुपालन को सत्यापित कर सकें।
