फ्लोटिंग अपतटीय पवन टर्बाइनों के लिए प्लेटफार्म

एलडब्ल्यूवाई स्टील स्ट्रक्चर से फ्लोटिंग ऑफशोर पवन टर्बाइनों के लिए उच्च गुणवत्ता वाले प्लेटफॉर्म मजबूत, समुद्री ग्रेड स्टील संरचनात्मक समाधान हैं जो कठोर खुले समुद्र परिचालन वातावरण के लिए इंजीनियर किए गए हैं। उच्च शक्ति संक्षारण प्रतिरोधी स्टील और अनुकूलित हाइड्रोडायनामिक संरचनात्मक डिजाइन के साथ निर्मित, प्लेटफॉर्म जटिल समुद्री परिस्थितियों में उत्कृष्ट स्थिरता, हवा और लहर प्रतिरोध और थकान-विरोधी प्रदर्शन प्रदान करते हैं।

जंग-रोधी, जंग-रोधी और भूकंपीय सुदृढीकरण प्रौद्योगिकियों को एकीकृत करते हुए, हमारे अपतटीय पवन प्लेटफ़ॉर्म तैरते पवन टर्बाइनों के स्थिर दीर्घकालिक संचालन का समर्थन करते हैं, जो समुद्र के वर्तमान प्रभाव, तेज़ हवा के कंपन और समुद्री जल के कटाव का प्रभावी ढंग से विरोध करते हैं। अपतटीय नवीकरणीय ऊर्जा परियोजनाओं के लिए तैयार, इन फैक्ट्री-डायरेक्ट स्टील प्लेटफार्मों में उच्च संरचनात्मक सुरक्षा, लंबी सेवा जीवन और अनुकूलन योग्य संरचनात्मक विनिर्देश हैं, जो सख्त अंतरराष्ट्रीय समुद्री इंजीनियरिंग और अपतटीय पवन ऊर्जा निर्माण मानकों को पूरा करते हैं।

उत्पाद विशिष्टताएँ

समुद्री पर्यावरण चुनौतियाँ

नमक-स्प्रे संक्षारण

अपतटीय क्षेत्रों में वायुमंडलीय नमक भार को C5-M वर्गीकृत किया गया है, जो ISO 9223 में सबसे गंभीर संक्षारण श्रेणी है। सादा पेंट किया हुआ स्टील कुछ वर्षों के भीतर विफल हो जाता है; तैरते हुए अपतटीय पवन टर्बाइनों के लिए प्लेटफार्मों को शुरू से ही स्तरित सुरक्षा की आवश्यकता होती है।

लहर और थकान लोड हो रहा है

तैरती हुई संरचनाएं कभी भी हिलना बंद नहीं करतीं। तरंगों, हवा और टरबाइन संचालन से चक्रीय भार थकान तनाव पैदा करते हैं जो भवन मानकों से कहीं अधिक वेल्ड गुणवत्ता और विस्तृत डिजाइन की मांग करते हैं।

पहुंच और रखरखाव संबंधी बाधाएँ

समुद्र तट से 20 किमी दूर एक प्लेटफार्म को दोबारा रंगने का काम पोत के दिनों और मौसम की खिड़कियों के आधार पर मापा जाता है। फ़ैक्टरी में लागू संक्षारण सुरक्षा वह सुरक्षा होनी चाहिए जो स्थायी हो।

सामग्री और संक्षारण संरक्षण

स्टील ग्रेड

प्रोजेक्ट विनिर्देश के अनुसार, फ्लोटिंग ऑफशोर पवन टर्बाइनों के लिए प्लेटफ़ॉर्म कम तापमान सेवा के लिए प्रमाणित प्रभाव गुणों के साथ Q355B/Q355D, S355, या समकक्ष समुद्री-ग्रेड संरचनात्मक स्टील से निर्मित होते हैं।

हॉट-डिप गैल्वनाइजिंग

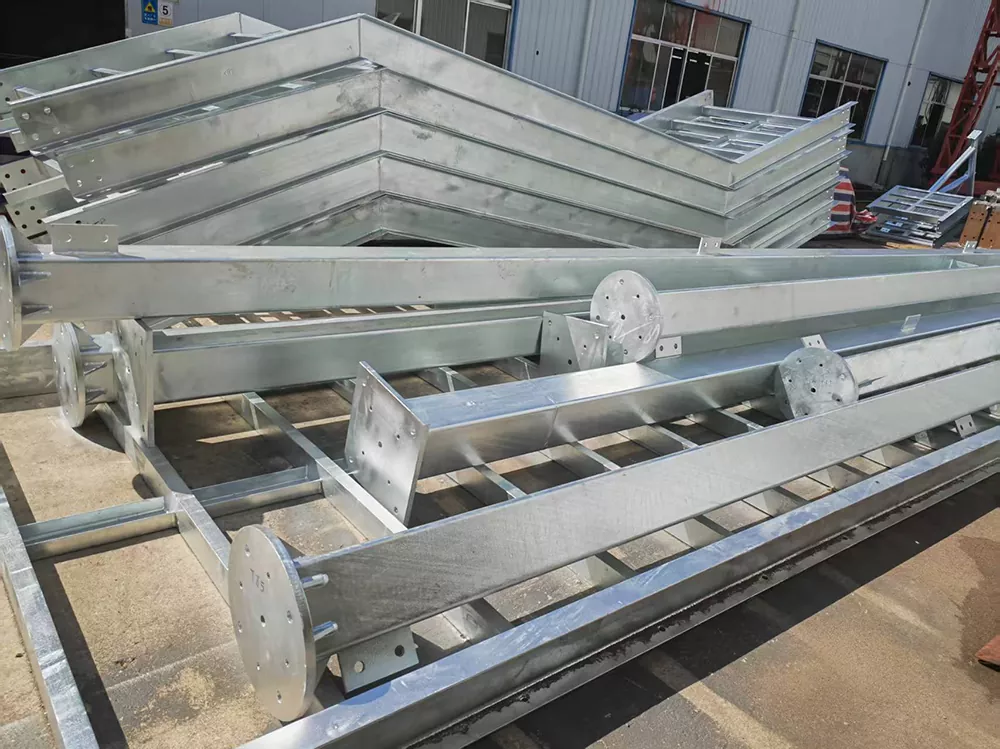

छोटे प्लेटफ़ॉर्म और वॉकवे आईएसओ 1461 के अनुसार 85 μm की न्यूनतम जस्ता मोटाई के साथ हॉट-डिप गैल्वेनाइज्ड हैं, जो समुद्री हवा में दशकों तक रखरखाव-मुक्त सुरक्षा प्रदान करते हैं।

कोटिंग सिस्टम

बड़ी प्राथमिक संरचनाओं को एक समुद्री कोटिंग प्रणाली प्राप्त होती है: जस्ता-समृद्ध प्राइमर, मध्यवर्ती एपॉक्सी, और पॉलीयुरेथेन या पॉलीसिलोक्सेन फिनिश, जिसे Sa 2.5 पर शॉट ब्लास्टिंग के बाद वायुहीन स्प्रे द्वारा लागू किया जाता है।

कैथोडिक संरक्षण इंटरफ़ेस

जलमग्न संरचनाओं से जुड़ने वाले घटकों को बलिदान एनोड और प्रभावित-वर्तमान प्रणालियों के साथ संगतता के लिए विस्तृत किया गया है, जिसमें निर्दिष्ट वेल्डेबल एनोड भी शामिल हैं।

निर्माण और वेल्डिंग गुणवत्ता

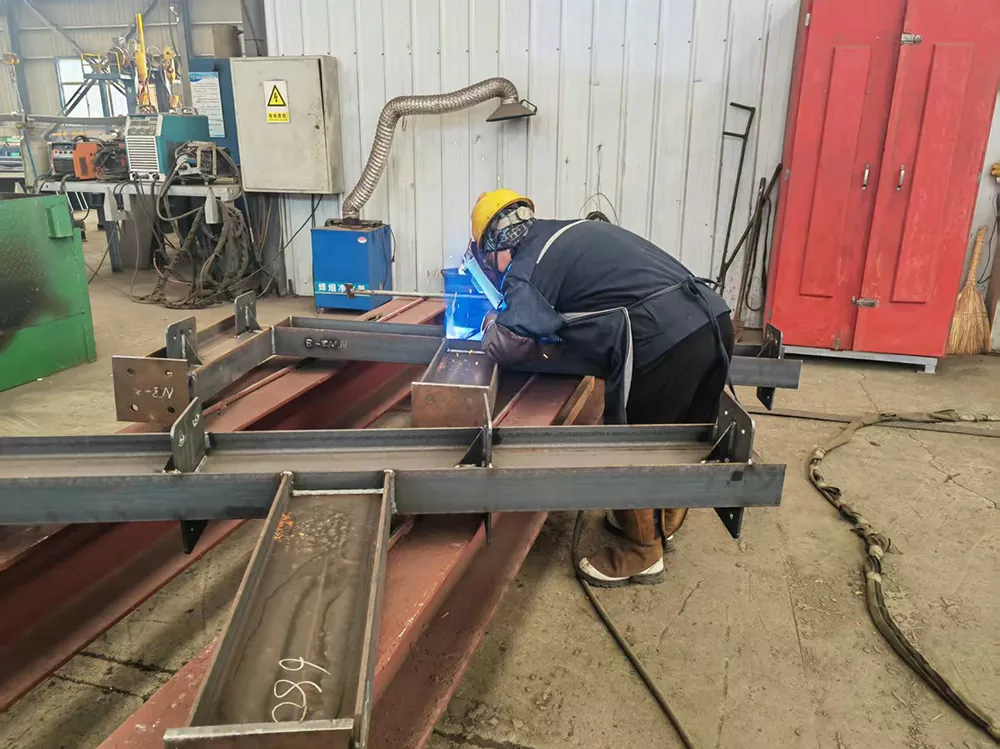

वेल्डिंग

सभी वेल्ड को प्रमाणित वेल्डरों द्वारा EN ISO 9606 या AWS D1.1 के अनुसार निष्पादित किया जाता है, जिसमें उत्पादन से पहले वेल्ड प्रक्रियाएँ योग्य होती हैं।

गैर विनाशकारी परीक्षण

प्राथमिक सदस्यों में बट वेल्ड का 100% अल्ट्रासोनिक या रेडियोग्राफिक निरीक्षण किया जाता है; फ़िलेट वेल्ड को ग्राहक के साथ सहमत नमूने के आधार पर चुंबकीय-कण की जाँच की जाती है।

आयामी नियंत्रण

फैब्रिकेशन जिग्स और चेक फिक्स्चर सख्त सहनशीलता के भीतर बोल्ट-ग्रुप स्पेसिंग और फ्लैंज फ़्लैटनेस जैसे महत्वपूर्ण आयाम रखते हैं, इसलिए ऑफशोर असेंबली फ़ील्ड रीवर्क के बिना एक साथ चलती है।

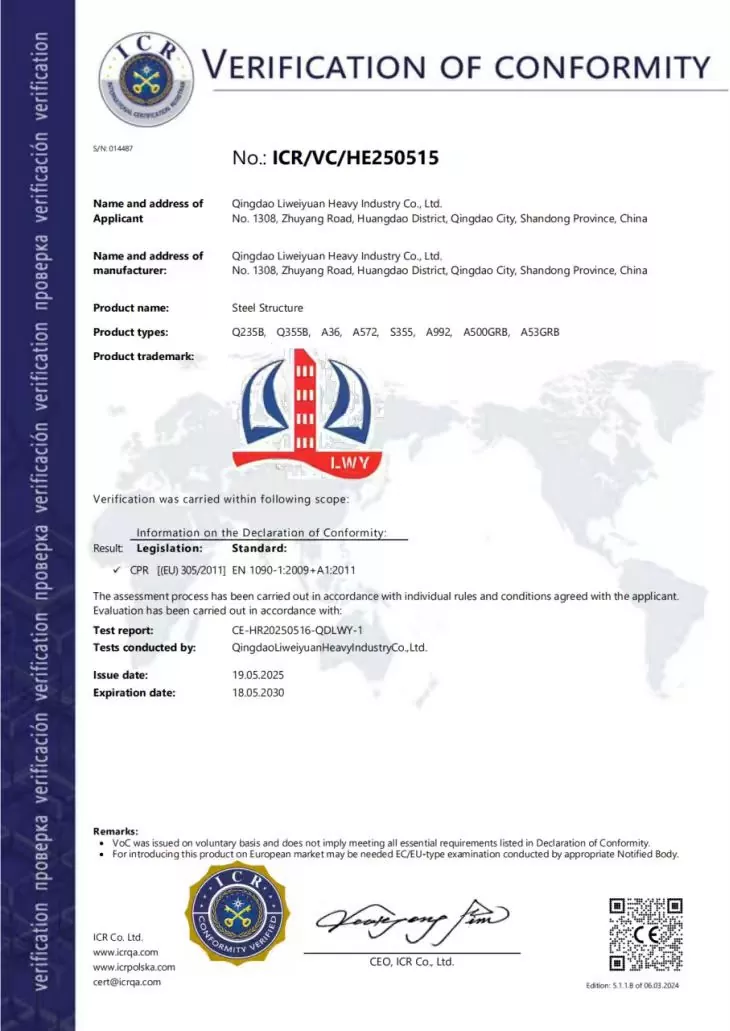

प्रमाणपत्र एवं गुणवत्ता मानक

अनुप्रयोग

एलडब्ल्यूवाई स्टील स्ट्रक्चर फ्लोटिंग अपतटीय पवन टर्बाइनों और संबंधित घटकों के लिए प्लेटफॉर्म तैयार करता है:

1. टर्बाइन सेवा और रखरखाव डेक

2. टॉवर और फ्लोटिंग पतवार के बीच संक्रमण प्लेटफार्म

3. वॉकवे, लैंडिंग और रेलिंग असेंबलियों तक पहुंचें

4. मूरिंग और नियंत्रण प्रणालियों के लिए उपकरण समर्थन फ्रेम

5. हेलिडेक और क्रेन पेडस्टल समर्थन संरचनाएं (अनुरोध पर)

अक्सर पूछे जाने वाले प्रश्न

Q1: फ्लोटिंग ऑफशोर पवन टर्बाइनों के लिए प्लेटफॉर्म के लिए आप किस स्टील ग्रेड का उपयोग करते हैं?

A1: Q355B/Q355D, S355, या A572 समतुल्य प्रमाणित निम्न-तापमान प्रभाव गुणों के साथ, परियोजना डिजाइन के आधार पर चयनित। प्रत्येक प्लेट और अनुभाग के लिए सामग्री प्रमाणपत्र प्रदान किए जाते हैं।

Q2: संक्षारण संरक्षण कैसे लागू किया जाता है?

A2: सतहों को Sa 2.5 तक शॉट ब्लास्ट किया जाता है, फिर जिंक-समृद्ध प्राइमर, एपॉक्सी इंटरमीडिएट और पॉलीयूरेथेन फिनिश की समुद्री प्रणाली के साथ लेपित किया जाता है, या छोटे घटकों के लिए आईएसओ 1461 में हॉट-डिप गैल्वेनाइज्ड किया जाता है। कुल सिस्टम मोटाई आम तौर पर 240 μm से अधिक होती है।

Q3: क्या आप वर्ग समाज की आवश्यकताओं को पूरा कर सकते हैं?

ए3: हमारा निर्माण और क्यूसी सिस्टम डीएनवी, एबीएस और सीसीएस अभ्यास के साथ संरेखित है, और हम आपके प्रोजेक्ट द्वारा निर्दिष्ट वेल्डिंग और एनडीटी आवश्यकताओं पर काम करते हैं। किसी भी स्तर पर तृतीय-पक्ष सर्वेक्षण का स्वागत है।

Q4: अपतटीय घटकों के लिए आपकी डिलीवरी क्षमता क्या है?

A4: फ्लोटिंग अपतटीय पवन टर्बाइनों के लिए प्लेटफ़ॉर्म हमारे क़िंगदाओ कारखाने में उत्पादित किए जाते हैं, जिसकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक स्टील घटकों की है, और क़िंगदाओ बंदरगाह से 36 किमी दूर है, इसलिए बड़े अपतटीय बैच समुद्र के द्वारा कुशलतापूर्वक जहाज चलाते हैं।

Q5: क्या आप इंस्टॉलेशन सहायता प्रदान करते हैं?

A5: हम असेंबली ड्राइंग, लिफ्टिंग प्लान और वेल्ड मैप प्रदान करते हैं, और हमारे इंजीनियर आवश्यकतानुसार दूरस्थ मार्गदर्शन या ऑन-साइट पर्यवेक्षण द्वारा ऑफशोर असेंबली का समर्थन करते हैं।
