निर्माण इंजीनियरिंग के क्षेत्र में,इस्पात संरचना, उनके कुशल यांत्रिक गुणों और लचीली डिजाइन क्षमताओं के साथ, आधुनिक वास्तुकला के लिए एक महत्वपूर्ण विकल्प बन गए हैं। शुरुआती लोगों के लिए, बुनियादी संरचनात्मक रूपों में महारत हासिल करना और स्टील संरचनाओं के चयन तर्क को पेशेवर अवसरों को अनलॉक करने की कुंजी है। नीचे,लायंसव्यवस्थित रूप से पांच विशिष्ट संरचनाओं की व्याख्या करेंगे: लाइट स्टील पोर्टल फ्रेम, स्टील फ्रेम, स्टील ग्रिड फ्रेम, केबल-मेम्ब्रेन संरचनाएं और ट्यूब ट्रस।
कोर संरचना और लोड-असर विशेषताओं

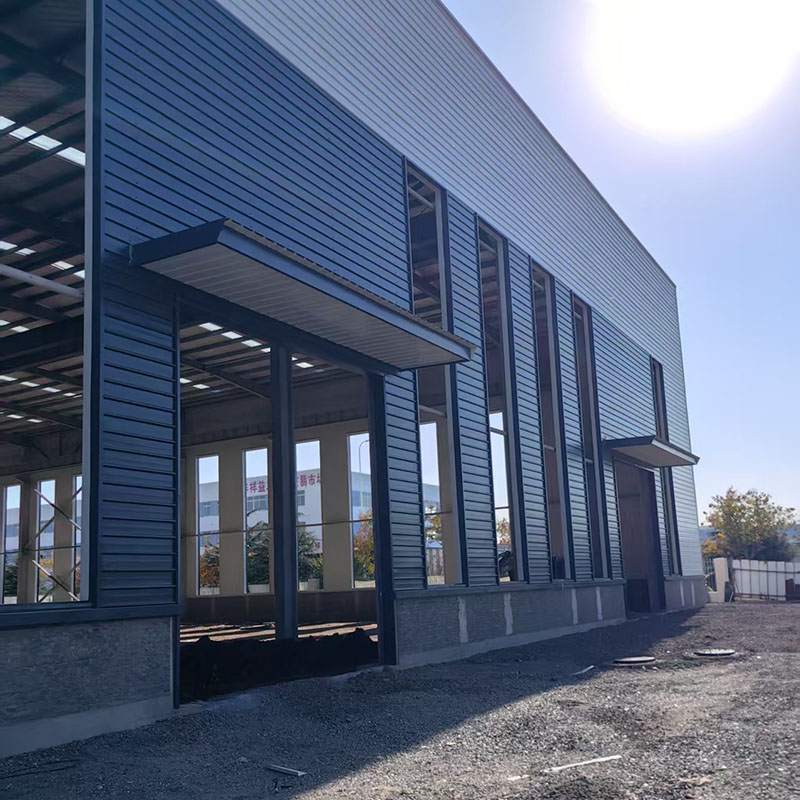

लाइट स्टील पोर्टलइस्पात संरचनाएक पोर्टल फ्रेम, एक प्यूरलिन सिस्टम (सी/जेड स्टील), और एक समर्थन प्रणाली शामिल है, जो एक प्लानर लोड-असर प्रणाली का गठन करता है। इसका मुख्य लाभ इसके चर क्रॉस-सेक्शन डिज़ाइन में निहित है, जहां बीम और कॉलम क्रॉस-सेक्शन को आंतरिक बलों के अनुसार अनुकूलित किया जाता है, कुशल सामग्री उपयोग प्राप्त किया जाता है। छतों और दीवारों के लिए हल्के नालीदार स्टील की चादरों का उपयोग ठोस संरचनाओं की तुलना में नींव के भार को 40% -60% कम कर देता है।
विशिष्ट अनुप्रयोग परिदृश्य
यह औद्योगिक इमारतों (हल्के कारखानों, गोदामों, और रसद) और वाणिज्यिक सुविधाओं (प्रदर्शनी हॉल और गैरेज) के लिए 20-30 मीटर के एकल स्पैन और 10 मीटर तक की ऊंचाइयों के लिए उपयुक्त है। निर्माण में केवल 4-8 सप्ताह लगते हैं, और लागत ठोस संरचनाओं की तुलना में 20% -30% कम है।
संरचनात्मक विशेषताओं और तंत्र लाभ
स्टील के स्तंभों (एच-आकार के स्टील/सर्कुलर स्टील ट्यूब) और स्टील बीम (एच-आकार के स्टील/कम्पोजिट बीम) से बना एक स्थानिक लोड-असर प्रणाली कठोर जोड़ों (पूरी तरह से वेल्डेड/बोल्ट/वेल्डेड हाइब्रिड) के माध्यम से जुड़ा हुआ है, जो 9 मीटर से अधिक बड़े स्तंभ स्पेसिंग को समायोजित कर सकता है। समर्थन प्रणाली के साथ मुखर जोड़ों को मिलाकर,इस्पात संरचनालचीले रूप से विभिन्न भूकंपीय किलेबंदी आवश्यकताओं के अनुकूल हो सकते हैं।
लागू भवन प्रकार
मल्टी-स्टोरी कमर्शियल: 5-15-मंजिला कार्यालय भवन (जैसे कि सोहो इमारतें), स्वतंत्र रूप से विभाज्य मंजिल की योजनाओं के साथ खुले कार्यालय की आवश्यकताओं को पूरा करने की योजना है।
औद्योगिक: भारी-शुल्क कार्यशालाएं (जैसे मशीनिंग कार्यशालाएं) 50 टन से अधिक ओवरहेड क्रेन को समायोजित करने में सक्षम हैं।
भूकंपीय-प्रतिरोधी इमारतें: इसकी उच्च लचीलापन इसे भूकंप-प्रवण क्षेत्रों के लिए पसंदीदा संरचना बनाती है।
ज्यामितीय रचना और यांत्रिक लाभ
ग्रिड पैटर्न में गोलाकार जोड़ों के माध्यम से जुड़े स्टील ट्यूबलर सदस्यों से बना एक स्थानिक लोड-असर प्रणाली संतुलित द्विदिश झुकने वाली कठोरता को प्राप्त करती है। फ्लैट ग्रिड की मोटाई लगभग 1/10-1/15 स्पैन है, जबकि घुमावदार ग्रिड का उदय अवधि का 1/6-1/8 है। समग्र स्टील संरचना केवल 30-50 किलोग्राम/steel स्टील की खपत करती है।
महत्वपूर्ण अनुप्रयोग
स्पोर्ट्स बिल्डिंग: स्टेडियम (जैसे कि बर्ड्स नेस्ट की बाहरी समर्थन संरचना) और स्विमिंग पूल, 80-150 मीटर के अल्ट्रा-बड़े स्पैन को कवर करते हैं।
परिवहन हब: हवाई अड्डे के टर्मिनलों (जैसे कि बीजिंग डेक्सिंग एयरपोर्ट की उंगली पियर छत), कॉलम-मुक्त, पारदर्शी रिक्त स्थान प्राप्त करना।
औद्योगिक संयंत्र: एक निलंबित क्रेन प्रणाली के साथ संयोजन के रूप में विमान निर्माण कार्यशालाएं।
तंत्र संरचना और भार-असर सिद्धांत
उच्च शक्ति वाले स्टील केबल, एक तनावपूर्ण झिल्ली और एक सहायक संरचना से बना, संरचना पूर्व-तनाव के माध्यम से एक स्थिर, हाइपरबोलिक आकार प्राप्त करती है। झिल्ली केवल 0.5-1.5 मिमी मोटी है और इसका वजन 1 किलोग्राम/㎡ से कम है, फिर भी 50-150 एमपीए की तन्य शक्ति का दावा करता है। केबल नेट के साथ संयुक्त, यह 200 मीटर से अधिक के असमर्थित स्पैन को सक्षम बनाता है।
नवीन अनुप्रयोग क्षेत्र
लैंडस्केप आर्किटेक्चर: स्टेडियम कैनोपीज़, कमर्शियल प्लाजा कैनोपीज़
इको-आर्किटेक्चर: वानस्पतिक उद्यान ग्रीनहाउस (ईडन प्रोजेक्ट, यूके), प्राकृतिक प्रकाश प्रदान करने के लिए ETFE फिल्म के उच्च प्रकाश संप्रेषण (95%) का उपयोग करना
अस्थायी वास्तुकला: बड़ी प्रदर्शनी हॉल (वर्ल्ड एक्सपो नेशनल पैवेलियन), हटाने योग्य और पुन: प्रयोज्य
संरचनात्मक विशेषताएं और भौतिक लाभ
सर्कुलर स्टील ट्यूब एक ट्रस-प्रकार बनाने के लिए वेल्डेड नोड्स या गसेट प्लेटों के माध्यम से जुड़े हुए हैंइस्पात संरचनालोड-असर प्रणाली। स्टील ट्यूब सेक्शन की फ्लेक्सुरल कठोरता एच-सेक्शन स्टील की तुलना में 30% -50% अधिक है, और बंद खंड उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, जिससे यह विशेष रूप से आर्द्र/संक्षारक वातावरण के लिए उपयुक्त है।
विविध अनुप्रयोग परिदृश्य
औद्योगिक संयंत्र: भारी मशीनरी संयंत्र की छतें (40-60 मीटर तक), निलंबित भार को 30 टन से अधिक करने में सक्षम हैं।
ब्रिज इंजीनियरिंग: हाईवे ट्रस ब्रिज (जैसे कि वुहान में गुटियन ब्रिज), 150 मीटर तक और कंक्रीट पुलों की तुलना में 60% वजन में कमी के साथ।
प्रदर्शनी भवन: बड़े-स्पैन प्रदर्शनी हॉल (जैसे कैंटन फेयर कॉम्प्लेक्स) आयताकार ट्यूब ट्रस के साथ एक साफ, सौंदर्यवादी रूप से मनभावन डिजाइन प्राप्त करते हैं।
